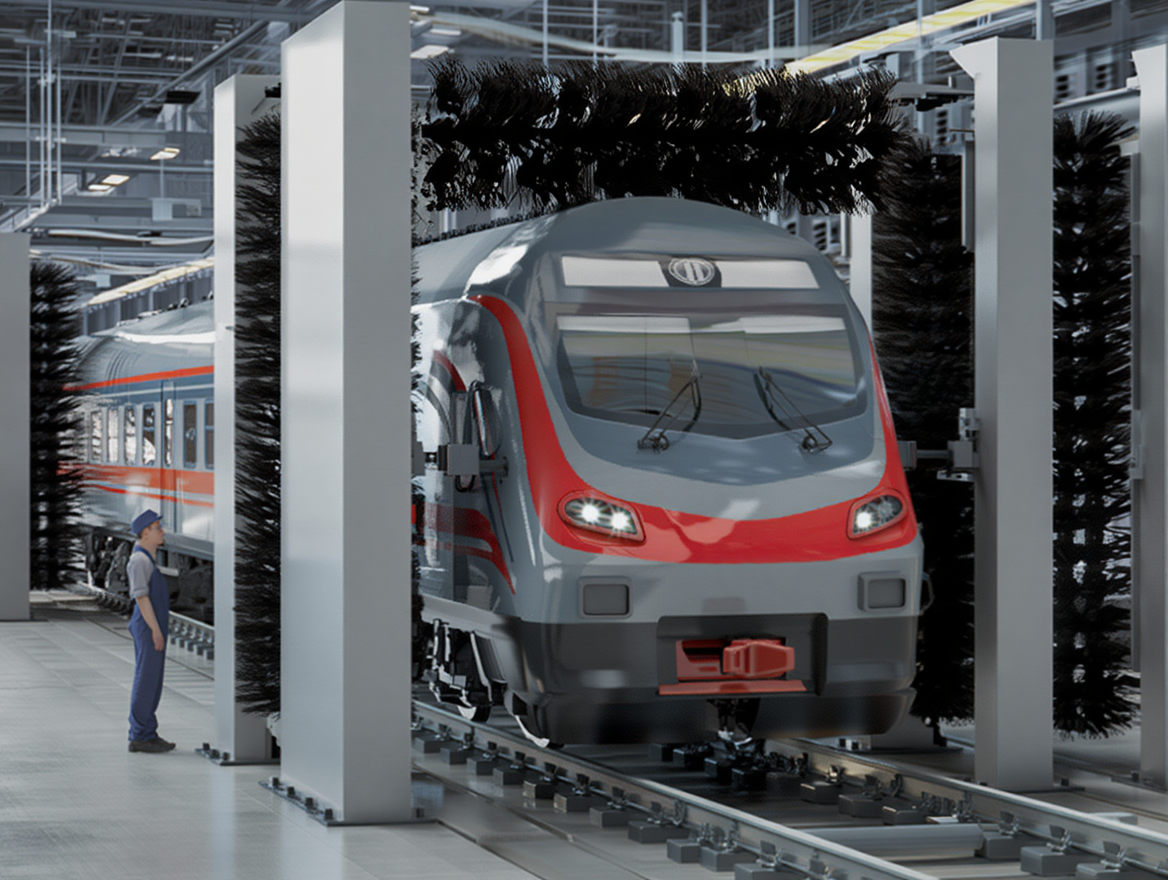

Автоматизированная станция мойки вагонов
Основные компоненты в моечном зале:
● Автоматические портальные установки
● Щеточные модули на портальных установках
● Модули высокого давления на портальных установках с качающимися форсунками для очистки наружной поверхности холодно водой
● Вращающиеся форсунки на портальных установках для оттаивания тележек
● Стационарные трубопроводы для оттаивания и очистки подвагонного пространства
● Кабельно-шланговые фестонные подвесные системы
Состав моечного оборудования
Портальная моечная установка – 2 шт
Модуль щеточной мойки с боков и сверху – 2 шт
Модуль мойки высоким давлением сбоку и сверху – 2 шт.
Модуль оттаивания тележек ротационными форсунками – 2 шт.
Модуль оттаивания подвагонного оборудования – 1 шт (только для 1 вагона)
Параметры насосных станций
Насосы подачи на модуль мойки высоким давлением: 100 бар, 400 л/мин, 75 кВт – 4 шт.
Насосы подачи на модуль оттаивания: 10 бар, 1000 л/мин, 45 кВт – 2 шт.
Насосы системы оборотного водоснабжения: 6 бар, 2000 л/мин, 30 квт – 2 шт.
Описание
Основные технические характеристики:
Тип №1 (Генераторный вагон):
● Ширина: 3 100 мм.
● Длина: 18 100 мм.
● Высота: 4 678 мм.
Тип №2 (Пассажирский вагон):
● Ширина: 3100 мм;
● Длина: 26 400 мм;
● Высота: 4678 мм.
● Оттайка тележек, подвагонного оборудования и межвагонных переходов
● Бесконтактная мойка по контуру высоким давлением при помощи качающихся форсунок
● Интенсивная наружная мойка кузова пассажирского вагона при помощи щеточных с полиэтиленовым ворсом с распушенными кончиками
● Очистка воды для оборотного водоснабжения и подогрев воды с использованием тепловой энергии от внешнего источника
Технические параметры комплекса
Габаритные размеры
Длина моечного помещения: 57 м
Ширина моечного помещения: 7 м
Высота моечного помещения: 7 м
Длина технического помещения: 40 м
Ширина технического помещения: 4 м
Высота технического помещения: 3 м
Оборудование в техническом помещении
●Скребковый отстойник для утилизации шлама
● Насосные установки высокого давления
● Установка предварительной грубой очистки
●Насосная установка среднего давления Блок картриджных фильтров
